申请号：CN201910274624.5

专利名称：一种高压电力电缆线芯升温控制及内外温度场耦合演化机理研究平台

发明人：谢启源; 陈红

专利类型：发明专利

摘要：

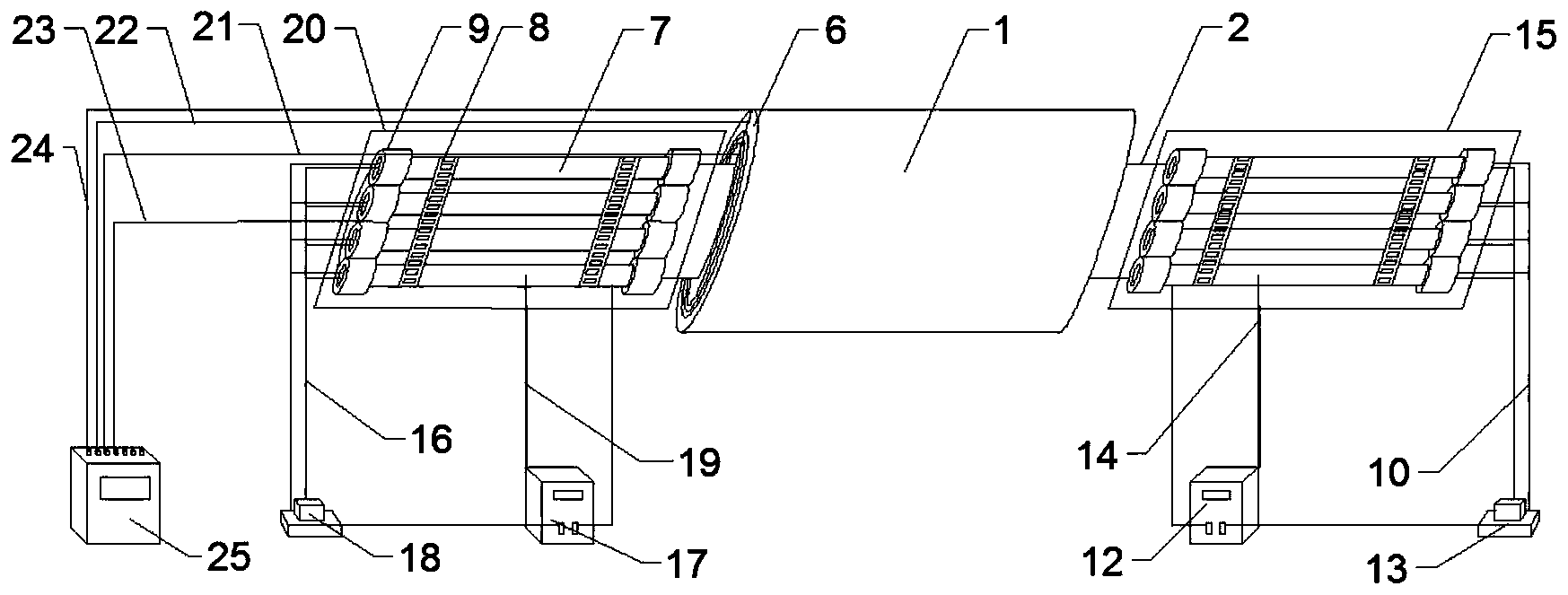

本发明公开了一种高压电力电缆线芯升温控制及内外温度场耦合演化机理研究平台，包括沿轴向两端的绝缘层与外护套被剥离的单芯阻燃电缆，环状加热模块均匀地布置在金属线芯周围，可对电缆两端露出的金属线芯进行加热。可通过调节卡扣的松紧扣来控制电热管的紧实程度，单头电热管两端套有陶瓷垫片。还有由继电器、温控表以及热电偶共同组成的温度调节控制系统，为减小加热装置的热量散失，在装置外装设有保温层。通过在绝缘层、外护套层、金属线芯内以及电缆表面布置热电偶可测量不同升温条件下电缆各层的温度分布。该装置能为阻燃电缆燃烧实验模拟提供更方便、更科学、更符合实际场景的加热方式。
