申请号：CN201610179983.9
专利名称：一种基于片光源的二维烟雾浓度场测量装置
发明人：张永明;林高华;贾阳;王进军;王锋
专利类型：发明专利
摘要:

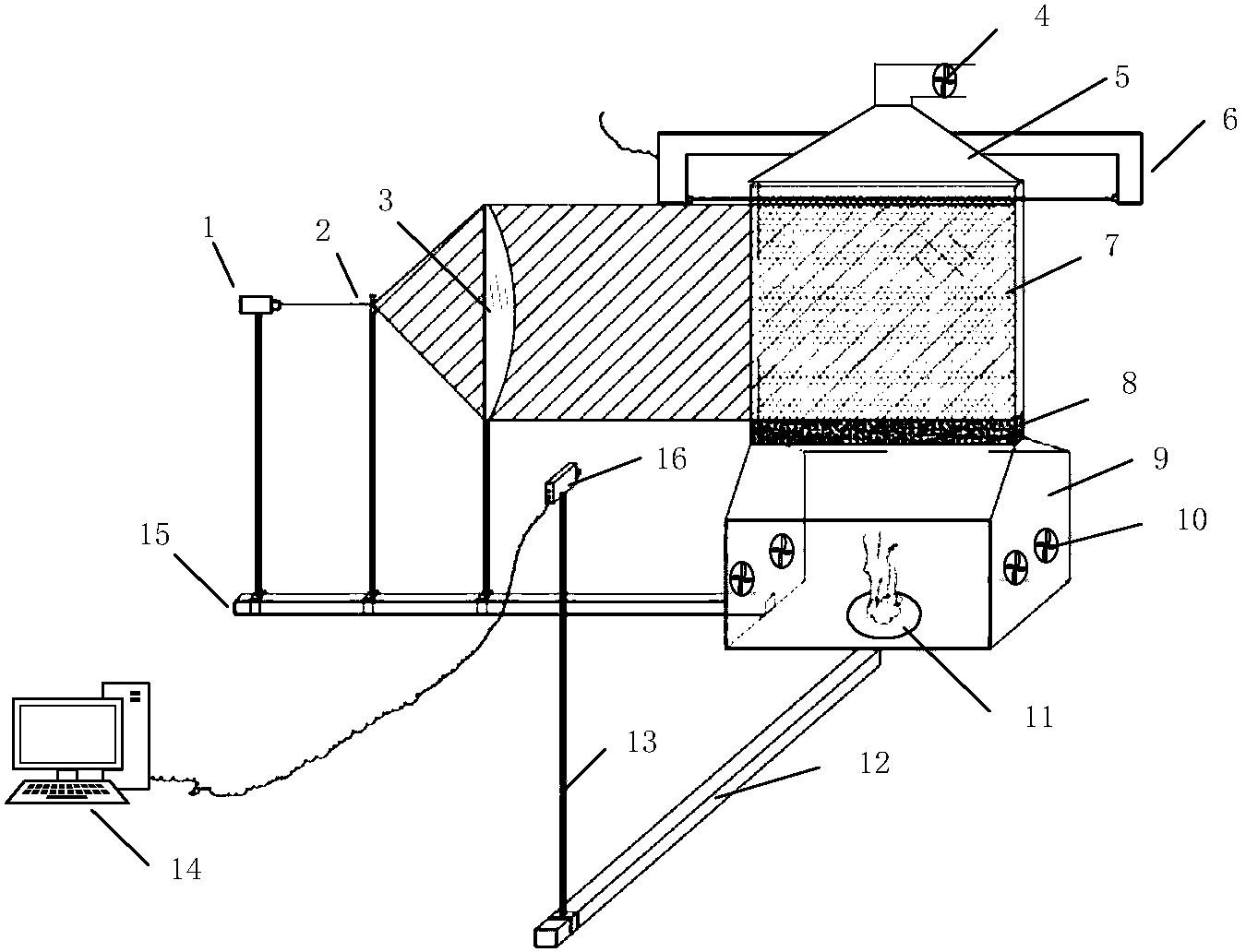

本发明公开了一种基于片光源的二维烟雾浓度场测量装置，包括烟雾产生装置、激光发射装置和拍摄处理装置；其中：所述的烟雾产生装置包括产烟箱、扰动风机、多孔整流层、玻璃烟腔及光学烟密度计；所述的激光发射装置包括激光器、片光源镜头组、柱面透镜、若干立柱及导轨A；所述拍摄处理系统包括CCD摄像机、立柱、导轨B及计算机，所述CCD摄像机从侧面垂直方向接收片光源的散射光，通过图像处理获得二维平面内不同位置散射光的强度，根据光散射理论计算相对二维烟雾浓度场，最后利用线型光学烟密度计测量的线平均浓度可对得到的数据进行标定。本发明对烟雾场干扰非常小，通过扰动与整流设计，可以产生均匀浓度分布的烟雾，对理论研究起到了很好的支撑作用。
