申请号：CN201310250388.6
专利名称：一种芯片编程工具
发明人：张和平;付阳阳;陆松;王洁
专利类型：发明专利
摘要:

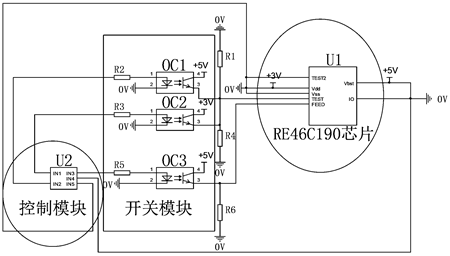

一种芯片编程工具，用于根据RE46C190芯片的数据传输状态调节输出至该RE46C190芯片TEST、TEST2、FEED和IO四个信号引脚的电压。包括RE46C190芯片、控制模块和开关模块；当控制芯片对RE46C190芯片进行数据读写时，控制芯片IN1、IN2、IN3、IN4和IN5五个信号引脚输出高低电平信号至RE46C190芯片的TEST、TEST2、IO和FEED四个信号引脚。当控制芯片不对RE46C190芯片进行数据读写时，控制芯片IN1、IN2、IN3、IN4和IN5五个信号引脚不输出信号。
