系统构成

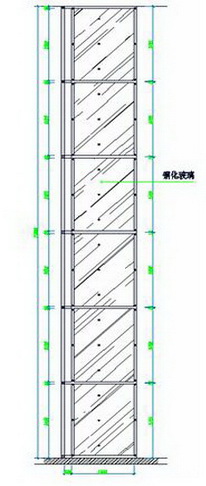

　　  该实验装置为竖形槽道结构，以方管为支撑框架，顶端开口，四面外挂钢化玻璃，外形尺寸为2 m×2 m×15 m，每边留有20 cm宽的气流通道，以使进入槽道的空气产生一个旋转环量，并与燃烧火焰相互作用诱发火旋风。槽道底端为一个松木板实验桌面，其尺寸为2 m × 2 m × 1.5 m，中心有一个直径60 cm，深10 cm的圆洞，以放置不同尺寸的油盘。

功能特色

• 前国际上最大尺寸的火旋风模拟实验装置。
• 通过改变燃料和油盘尺寸，从而诱发不同的旋转环量，并对不同旋转环量下的火旋风形成、发展和消失现象进行观察研究，可获得火旋风的形成机理。
